COMPROMISO 3 - REDES

CONSULTA

1.Una red informática es un conjunto de dispositivos interconectados entre sí a través de un medio, que intercambian información y comparten recursos. Básicamente, la comunicación dentro de una red informática es un proceso en el que existen dos roles bien definidos para los dispositivos conectados, emisor y receptor, que se van asumiendo y alternando en distintos instantes de tiempo.

2. clasificación:

• Redes por Alcance.

• Redes por Tipo de Conexión.

• Redes por Relación Funcional.

• Redes por Topología.

• Redes por Direccionalidad.

• Redes por Grado de Autentificación.

• Redes por Grado de Difusión.

• Redes por Servicio y Función.

3.

• Red por alcance:

Red de área personal o PAN (personal area network) es una red de ordenadores usada para la comunicación entre los dispositivos de la computadora (teléfonos incluyendo las ayudantes digitales personales) cerca de una persona.

Red de área local o LAN (local area network) es una red que se limita a un área especial relativamente pequeña tal como un cuarto, un solo edificio, una nave, o un avión. Las redes de área local a veces se llaman una sola red de localización.

Una red de área de campus o CAN (campus area network) es una red de computadoras que conecta redes de área local a través de un área geográfica limitada, como un campus universitario, o una base militar.

Una red de área metropolitana (metropolitan area network o MAN, en inglés) es una red de alta velocidad (banda ancha) que da cobertura en un área geográfica extensa.

Las redes de área amplia (wide area network, WAN) son redes informáticas que se extienden sobre un área geográfica extensa.

Una red de área de almacenamiento, en inglés SAN (storage area network), es una red concebida para conectar servidores, matrices (arrays) de discos y librerías de soporte.

Una Red de área local virtual (Virtual LAN, VLAN) es un grupo de computadoras con un conjunto común de recursos a compartir y de requerimientos, que se comunican como si estuvieran adjuntos a una división lógica de redes de computadoras en la cuál todos los nodos pueden alcanzar a los otros por medio de broadcast (dominio de broadcast) en la capa de enlace de datos, a pesar de su diversa localización física.

Red irregular es un sistema de cables y buses que se conectan a través de un módem, y que da como resultado la conexión de una o más computadoras. Esta red es parecida a la mixta, solo que no sigue los parámetros presentados en ella. Muchos de estos casos son muy usados en la mayoría de las redes.

• Redes por tipo de conexión

El tipo de red varía dependiendo de la transmisión de datos, la conexión puede venir dada de dos maneras.

• Por Medios Guiados

• Cable de Par Trenzado

Dos conectores eléctricos aislados son entrelazados para tener menores interferencias y aumentar la potencia y disminuir la diafonía de los cables adyacentes. Se puede utilizar 1, 2, 3, 4, o más cables trenzados dependiendo de la red.

• 2.Cable Coaxial

Es utilizado para transportar señales electromagnéticas de alta frecuencia que posee dos conductores concéntricos, el central llamado vivo y el exterior llamado malla o blindaje que es utilizado como referencia de tierra y retorno de las corrientes. Estos están separados por un material dieléctrico que transporta la señal de información.

• Fibra Óptica

Es usado habitualmente en redes de datos, es un hilo fino de material transparente, vidrio o plástico, por donde se envían pulsos de luz que son los datos transmitidos.

• Por Medios No Guiados

• Red por Radio

Se emplea en la radiofrecuencia como medio de unión de las estaciones de red.

• Red por Infrarrojos (Infrared Data Association [IrDA])

Esta permite la comunicación entre dos nodos, utilizando una serie de ledes infrarrojos. Consiste en unos emisores – receptores con ondas infrarrojas entre ambos equipos. Como es importante la relación de uno y otro es casi imposible concretar esta comunicación a gran escala, además su alcance es muy corto y necesitan la visibilidad de ambos dispositivos para ser conectados.

• Red por Microondas

Se utiliza microondas para la transmisión. Existen varios protocolos y velocidades:

IEEE 802.11b – 2,4 GHz – 11 Mbps.

IEEE 802.11a – 5,4 a 5,7 GHz.

IEEE 802.11n – 600 Mbps.

• Red por relación funcional

En este tipo de redes podemos clasificarlas en dos que son:

Cliente Servidor

Cuando un cliente o usuario solicita una petición a otro programa (servidor) y recibe una respuesta.

Peer to Peer (Red entre Iguales)

Es en la cual todos o algunos aspectos funcionan sin clientes ni servidores fijos, en esa conexión una serie de nodos operan de iguales entre sí. Esta conexión se la conoce también por las siglas P2P.

• Redes por topología

La clasificación por topología se establece en base a la unión de los cables y las estaciones de trabajo, de diferentes formas geométricas.

Encontramos en esta parte las siguientes:

Bus o en Línea

Es la que tiene un único canal de comunicaciones (bus) por el cual se conectan varios dispositivos. Funciona con un cable coaxial de donde van derivando más cables en forma de T. Una desventaja es que en caso de una ruptura del cable, por cualquier razón hasta por desgaste, la red quedaría inoperativa.

Anillo o Circular

Es la estación donde un equipo está conectado a continuación de otro, siguiendo una secuencia sucesiva hasta que el último equipo se conecte al primero. Cada estación tiene un transmisor y receptor. Este tipo de red no pierde mucho rendimiento cuando se lo ocupa al mismo tiempo, pero al ser una red de serie, si falla un circuito, toda la red queda obsoleta.

Estrella

Las estaciones se conectan a un punto central llamado “hub”. Este recibe las señales de todos los dispositivos y se encarga de trasmitirlos a los diferentes puertos. Esta red es importante porque si una maquina falla o se rompe un cable, el resto sigue en operación, además que podemos añadir o extraer cualquier cantidad de dispositivos.

Estrella Extendida

Es básicamente la misma operación que la red estrella, con la diferencia de que no existe un único hub, en esta red se conectan varios a uno principal. La mayor desventaja en esta red es su costo, ya que necesitaríamos muchos cables y la presencia de los hub para poder conservarla.

En Árbol

Esta red se parece más a la anterior, pero con la diferencia que no existe un nodo central, sino que están colocados en forma de árbol lo que permite que existan series de estrellas sin una central. Tiene una mayor jerarquía de red y menor interferencia, pero los costos son parecidos a la red de estrella extendida.

En Malla

Todos los nodos están interconectados unos con otros permitiendo la transmisión de datos por múltiples vías. No existe el riesgo que deje de funcionar por falla de algún cable, ni la necesidad de un hub central. El costo puede ser muy alto por la cantidad de cables, pero el mantenimiento es mucho más sencillo.

• Redes por direccionalidad

En la direccionalidad de datos podemos definir tres grupos que son:

Simplex

Es cuando un equipo transmite datos (emisor) y otro los recibe (receptor) de forma unidireccional.

Half Duplex o Semiduplex

Es cuando existe un método o protocolo de envío de información bidireccional, pero un solo equipo lo transmite a la vez.

Full Duplex o Duplex

Se produce cuando los dos equipos de comunicación envían y reciben de forma simultánea los datos e información.

• Redes por grado de autentificación

En este tipo de redes encontramos a las públicas y las privadas. Su clasificación está dada por el grado de autentificación necesario para conectarse a una de ellas.

Red Privada

Es un tipo de red exclusivo, que requiere de ingreso de claves u otro medio de validación de usuarios para poder conectarse.

Red de Acceso Público

Es una red abierta para cualquier tipo de persona, no requiere de ningún tipo de validación con acceso personal. Son computadoras interconectadas libremente que comunica a usuarios de cualquier índole sin importar ni siquiera su ubicación geográfica.

• Redes por grado de difusión

Encontramos a Intranet e Internet

Intranet

Es un tipo de red privada, utiliza la tecnología de internet para compartir información entre usuarios validados previamente dentro de una organización con sistemas informáticos y operacionales propios.

Internet

Es el conjunto descentralizado de redes de comunicación, con alcance mundial interconectadas con protocolos TCP/IP, teniendo una red lógica única, con lenguajes de dominio abierto y heterogéneo.

• Redes por Servicio y Función

Es esta clasificación encontramos las redes comerciales, educativas, redes de procesamiento de datos. Entender estas clasificaciones nos ayudará a encontrar el mejor uso de cada una de ellas, así como diferenciarlas.

Red Comercial

Brinda soporte e información para una empresa u organización con ánimo de lucro.

Red Educativa

Da soporte e información para una organización educativa de cualquier tipo y con un ámbito de aprendizaje.

• Red para el Procesamiento de Datos

Proporciona una interfaz para comunicar equipos que realicen funciones de cómputo conjunto.

Redes por grado de difusión .

INTERNET

Es un conjunto descentralizado de redes de comunicación interconectadas que utilizan la familia de protocolos TCP/IP, garantizando que las redes físicas heterogéneas que la componen funcionen como una red lógica única, de alcance mundial.

INTRANET

Es una red de ordenadores privados que utiliza tecnología Internet para compartir dentro de una organización parte de sus sistemas de información y sistemas operacionales.

EXTRANET

Es una red que tiene acceso limitado y que está disponible únicamente a usuarios específicos, tales como clientes o proveedores.

El Extranet es un mecanismo que al igual que el Intranet utiliza tecnología de Internet para comunicarnos de manera privada y selectiva con nuestros clientes y proveedores.

El principal aspecto en común entre estos tres términos es que los tres utilizan la misma tecnología.

Las diferencias de la extranet con Internet y la Intranet se dan principalmente en el tipo de información y en el acceso a ella. Además, una extranet requiere mayor seguridad e implica acceso en tiempo real a los datos, ya que estos tienen que estar actualizados.

La extranet se dirige a usuarios tanto de la empresa como externos, pero la información que se encuentra en la extranet es restringida, solo tienen acceso a esta red aquellos que tengan permiso. En cambio a la intranet solo acceden los empleados y las áreas internas de la empresa y permite el intercambio de información entre los trabajadores. Por último, a la extranet puede dirigirse cualquier usuario y tiene distintos usos, como recabar información de los productos, contactar con cualquier persona de la empresa, etc.

4. Los componentes de una red son:

• Servidor: Este ejecuta el sistema operativo de red y ofrece los servicios de red a las estaciones de trabajo. Estaciones de Trabajo : Cuando una computadora se conecta a una red, la primera se convierte en un nodo de la ultima y se puede tratar como una estación de trabajo o cliente. Las estaciones de trabajos pueden ser computadoras personales con el DOS, Macintosh, Unix, OS/2 o estaciones de trabajos sin discos.
• Estaciones de trabajo: Se puede diferenciar de la computadora de escritorio, debido que la estación de trabajo no necesita gabinete En informática una estación de trabajo es un computador de altas prestaciones destinado para trabajo técnico o científico.
• Tarjeta de conexión a la red: Toda computadora que se conecta a una red necesita de una tarjeta de interfaz de red que soporte un esquema de red especifico, como Ethernet, ArcNet o Token Ring.
• Repetidores: El cable de red se conectara a la parte trasera de la tarjeta.
  Repetidores: Un repetidor es un dispositivo sencillo utilizado para regenerar una señal entre dos nodos de una red. De esta manera, se extiende el alcance de la red. El repetidor funciona solamente en el nivel físico (capa 1 del modelo OSI), es decir que solo actúa sobre la información binaria que viaja en la línea de transmisión y que no puede interpretar los paquetes de información. Por otra parte, un repetidor puede utilizarse como una interfaz entre dos medios físicos de tipos diferentes, es decir que puede, por ejemplo, conectar un segmento de par trenzado a una línea de fibra óptica.
• Hub: Un hub o concentrador es un dispositivo que canaliza el cableado de una red para ampliarla y repetir la misma señal a través de diferentes puertos.
• Switch: Es el dispositivo analógico que permite interconectar redes operando en la capa 2 o de nivel de enlace de datos del modelo OSI u Open Systems Interconnection. Un conmutador interconecta dos o más partes de una red, funcionando como un puente que transmite datos de un segmento a otro.
• Routers: Es un dispositivo que opera en capa tres de nivel de 3. Así, permite que varias redes u ordenadores se conecten entre sí y, por ejemplo, compartan una misma conexión de Internet.
• Firewall: Es un dispositivo que se configura con determinadas normas y siguiendo ciertos criterios y que forma parte de un sistema o red que está diseñado para impedir de plano el acceso que no se encuentre autorizado y como contrapartida sí permite sin inconvenientes comunicaciones que están autorizadas.
• Cableado: E
  l cable coaxial fue uno de los primeros que se usaron, pero el par trenzado ha ido ganando popularidad. El cable de fibra óptica se utiliza cuando es importante la velocidad, si bien los avances producidos en el diseño de las tarjetas de interfaz de red permiten velocidades de transmisión sobre cable coaxial o par trenzado por encima de lo normal. Actualmente el cable de fibra óptica sigue siendo la mejor elección cuando se necesita una alta velocidad de transferencia de datos.

5.  Protocolos de Red:

El concepto de protocolo de red se utiliza en el contexto de la informática para nombrar a las normativas y los criterios que fijan cómo deben comunicarse los diversos componentes de un cierto sistema de interconexión. Esto quiere decir que, a través de este protocolo, los dispositivos que se conectan en red pueden intercambiar datos.

También conocido como protocolo de comunicación, el protocolo de red establece la semántica y la sintaxis del intercambio de información, algo que constituye un estándar. Las computadoras en red, de este modo, tienen que actuar de acuerdo a los parámetros y los criterios establecidos por el protocolo en cuestión para lograr comunicarse entre sí y para recuperar datos que, por algún motivo, no hayan llegado a destino.

En el protocolo de red se incluyen diversas informaciones que son imprescindibles para la conexión. El protocolo indica cómo se concreta la conexión física, establece la manera en que debe comenzar y terminar la comunicación, determina cómo actuar ante datos corrompidos, protege la información ante el ataque de intrusos, señala el eventual cierre de la transmisión, etc.

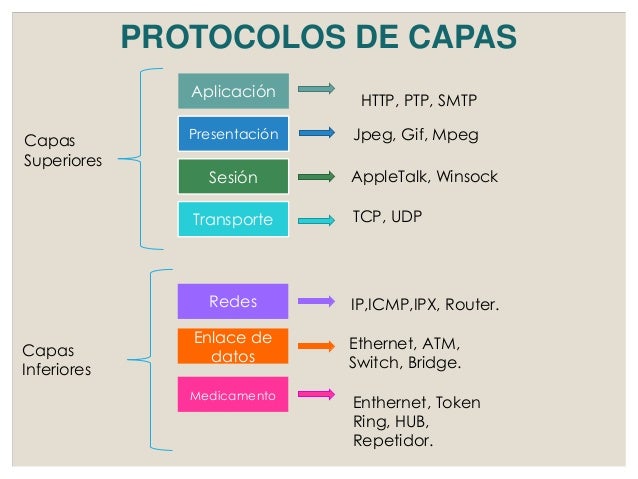

Existen protocolos de red en cada capa o nivel de la conexión. La capa inferior refiere a la conectividad física que permite el desarrollo de la red (con cables UTP, ondas de radio, etc.), mientras que la capa más avanzada está vinculada a las aplicaciones que utiliza el usuario de la computadora (con protocolos como HTTP, FTP, SMTP, POP y otros).

HTTP

El Protocolo de Transferencia de Hipertexto se usa en todas las transacciones que tienen lugar en Internet, ya que cuenta con la definición de la semántica y la sintaxis que deben usar los servidores, los proxies y los clientes (todos componentes de la arquitectura web) para entablar una comunicación entre ellos. Se trata de un protocolo que se orienta a la transacción y se apoya en el esquema «petición-respuesta», típico entre un cliente (también se denomina agente del usuario y puede ser, por ejemplo, un navegador de Internet) y un servidor. La información que se transmite en este proceso recibe el nombre de recurso, identificado a través de un URL (Localizador Uniforme de Recursos).


FTP

El Protocolo de Transferencia de Archivos, por su parte, se utiliza cuando se desea enviar y recibir archivos de un sistema a otro, siempre que ambos se basen en la arquitectura cliente-servidor y que se encuentren conectados a una red que cumpla con el TCP, explicado en la definición de protocolo de comunicación. El FTP permite que un usuario se conecte a un servidor para bajar archivos o bien para subirlos, sin la necesidad de que ambos equipos utilicen el mismo sistema operativo.

SMTP

Con un nombre menos conocido que los dos anteriores, el Protocolo para transferencia simple de correo es utilizado una cantidad incalculable de veces al día por usuarios de todo el mundo, ya que da forma al intercambio de mensajes de correo electrónico (también conocido como e-mail o email) entre una amplia gama de dispositivos, como ser los teléfonos móviles, las tabletas y los ordenadores. Se trata de un estándar oficial cuya operación se encuentra en manos de los proveedores de servicios de email.

POP

El Protocolo de Oficina de Correo o de Oficina Postal brinda a los usuarios la posibilidad de recibir y almacenar el correo electrónico en un equipo local. En la actualidad se prefiere el uso de POP3, la versión más reciente, dado que las primeras dos se consideran obsoletas.

6. BOCETO FÍSICO

7.  Presentación Powtoon - Redes
